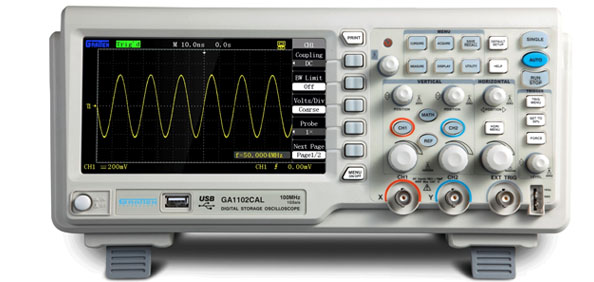

安泰信ADS1102CAL+数字示波器100MHz 双通道薄型示波器
深圳市新博恩电子仪器有限公司
为您提供的产品!
ADS1000系列概述
电子线路设计和调试 考察瞬时信号 电路功能测试 工业控制测量
国睿安泰信凭借持续不断的技术研究及多年制造成本优势,为回馈广大工程 师朋友长期关注和支持,现推出ADS1000+系列示波器,在保证强大功能以及 优良品质下,以更高的满足工程师对示波器的测试需求。
主要特点
1GSa/s、2GSa/s实时采样率
32种自动测量功能,支持全部测量同时打开功能
全新的薄外观设计、体积小巧、携带更方便
彩色TFT7.0& LCD显示,波形显示更清晰、稳定
带宽:100MHz/200MHz/300MHz;双通道+1个外触发通道
丰富的触发功能:边沿、脉冲、视频、斜率、时、交替
的数字滤波、波形录制及Pass/Fail功能
手动、追踪、自动光标测量功能
弹出式菜单模式,用户操作更灵活、自然
2组参考波形、1000组普通波形、10组设置内部存储/调出;支持波形、设置、
CSV和位图文件U盘外部存储及调出
多种语言界面显示,中英文在线帮助系统
标准配置接口:USB Host:支持U盘存储并能通过U盘进行系统软件升级;USB Device:支持打印及与PC连接远程控制
技术指标
型号 | ADS1102CAL+ | ADS1202CAL+ | ADS1102CML+ | ADS1202CML+ | ADS1102CEL | ADS1202CEL | ADS1302CEL |
模拟带宽 | 100MHz | 200MHz | 100MHz | 200MHz | 100MHz | 200MHz | 300MHz |
实时采样 | 1GSa/s | 1GSa/s | 2GSa/s |
记录长度 | 40Kpts | 2Mpts | 64Kpts |
时基范围 (s/div) | 4ns/div-40s/div |
垂直系统 | |
AD转换器 | 8bit分辩率,两通道同时采集 |
垂直灵敏度 上升时间 (在BNC处) | 2mV/div~10V/div (在BNC输入处) |
≤3.5ns | ≤1.7ns | ≤3.5ns | ≤1.7ns | ≤3.5ns | ≤1.7ns | ≤1.6ns |
触发系统 | |
边沿触发 | 上升沿,下降沿 |
脉宽触发 | 触发模式:(大于、小于、等于、不等于)正脉宽,(大于、小于、等于、不等于)负脉宽; 脉冲宽度范围:20nS-10S |
视频触发 斜率触发 | 信号制式: 支持标准的NTSC、PAL 和SECAM 广播制式; |
行视范围:1-525 (NTSC) 和1-625 (PAL/SECAM) |
触发模式:(大于、小于、等于、不等于)正斜率,(大于、小于、等于、不等于)负斜率; 设置时间:20nS – 10S |
时触发 | 起始沿:上升沿,下降沿;设置时间:20ns-10s |
交替触发 | 内部触发:边沿、脉宽、视频、斜率 |
测量 | |
光标测量 | 手动模式:光标间的电压差△V; 光标间的时间差△T; △T的倒数,以Hz为单位(1/△T) |
追踪模式:波形点的电压值和时间值 |
自动测量 (32种) | 频率、周期、平均值、峰峰值、均方根、大值、小值、上升时间、下降时间、正频宽、 |
负频宽、上升沿相位差、下降沿相位差、正占空比、负占空比、底端值、顶端值、中间值、 |
幅值、过冲、预冲、周期平均值、周期均方值、下降沿过冲、上升沿预冲、BWIDTH、FRF、FFR、 |
LRR、LRF、LFR、LFF |
通用指标 | |
显示类型 | 7"TFT 16位真彩液晶屏,800*480 dots |
语言 | 简体中文、繁体中文、日语、法语、德语、西班牙语、韩语、葡萄牙语、英语 |
接口 | USB主从接口 |
电源 | 100-240VACRMS(±10%),45Hz到440Hz,CATⅡ |
120-240VACRMS(±10%),45Hz到66Hz,CATⅡ |
功耗 | <30W |
尺寸 | 313mm X 108mm X 142mm(W*H*D) |
重量 | 约2.1KG |
